APM系列网络电力仪表

1 概述

安科瑞电气 APM 系列网络电力仪表是按 IEC 标准设计，具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控。该系列仪表采用了?？榛杓?，配合功能丰富的外部 DI/DO ?？?、AI/AO?？?、SD 扩展卡事件记录(SOE)?？?、网络通讯?？?，可以灵活实现电气回路全电量测量及开关状态监控，双 RS485 和以太网接口配合可实现 RS485 主站数据抄送，省去数据交换机。 PROFIBUS-DP 接口可以实现高速数据传输及组网功能。

2 型号说明
3 产品特点

该系列仪表采用 IEC 标准设计(IEC60068-2、IEC 61000-4、IEC 61557-12、IEC 62053-22 等)。
集基本电参量测量、电能统计、需量统计、极值记录、报警记录、SOE 事件记录等多种功能于一体。
电能质量分析，实时分析不平衡度及各相电压，电流的总谐波含量，奇偶次谐波含量，分次(2-63 次)谐波含量。
第一路 RS485 接口支持 Modbus-RTU 协议及 DL/T 645(2007)规约，可扩展第二路RS485 接口作为 Modbus 主站，配合以太网接口，可用作简易型串口服务器。
可扩展以太网接口，支持 Modbus-TCP、HTTP、DHCP 协议，实现以太网组网。
可扩展 Profibus 接口，支持 profibus 协议满足高速通信需求。
可扩展 SD 卡存储?？?，最大可支持 32G，支持报警记录和事件记录扩展存储，支持定时记录电参量和电能数据，便于运维分析。
防护等级 IP52。
通过电磁兼容试验(严酷等级 4 级)。

4 功能说明

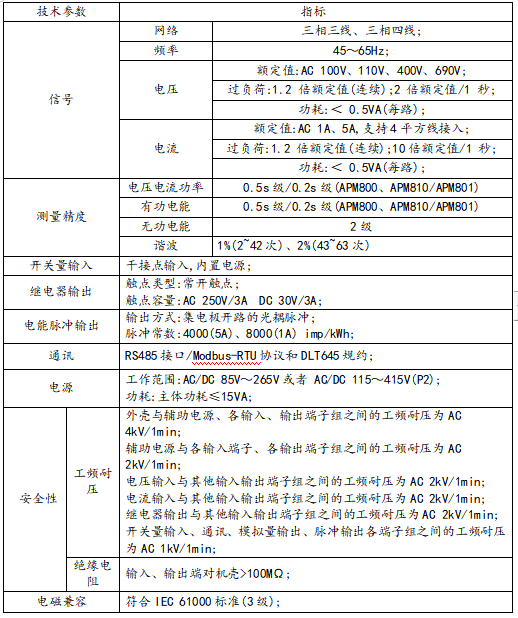

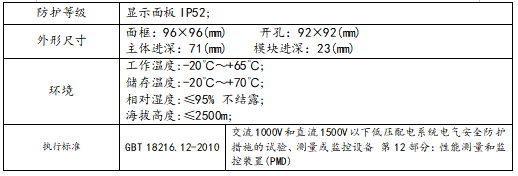

5 技术参数

6 安装尺寸

7 组网对比

传统RS485组网方案：

使用APM系列仪表（扩展以外网?？椋┦?，微型网络组网方案（最多支持32个从站）：

经过对比，当使用APM系列仪表（扩展以太网?？椋┙凶橥ㄎ⑿屯纾┦?，可省去一个串口通讯服务器
