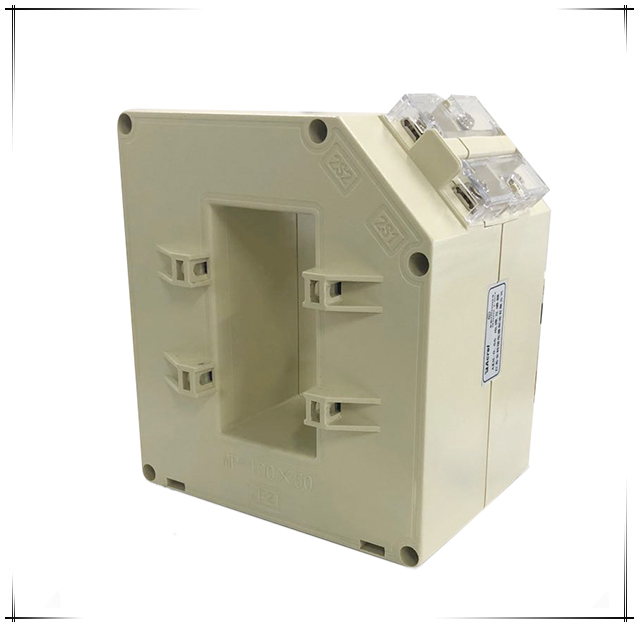

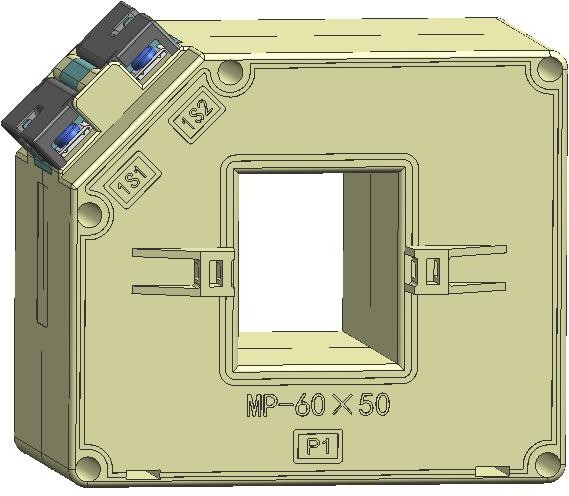

AKH-0.66 MP系列电流互感器

1 概述

产品翻盖式设计，外形美观，接线方便。翻盖材料选用透明聚碳酸酯，能清楚看到二次 引线接线情况。卧式方孔型，可穿越 1～3 根汇流排，亦可穿越多根电缆。产品设置有两个线圈，一路用于测量，一路用于?；?，广泛应用于电气成套及低压配电?；は低?。

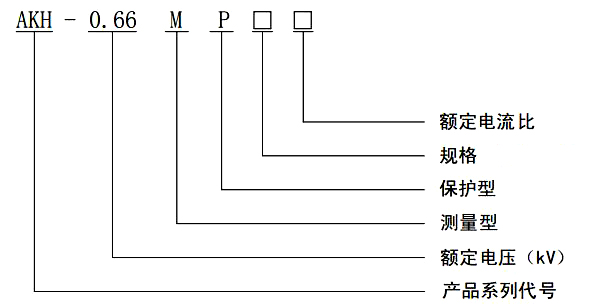

2 型号说明

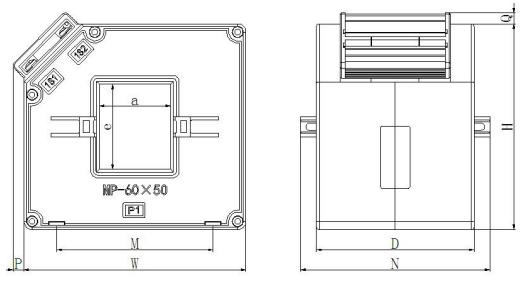

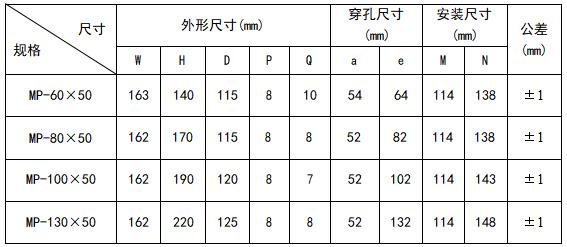

 3 规格尺寸

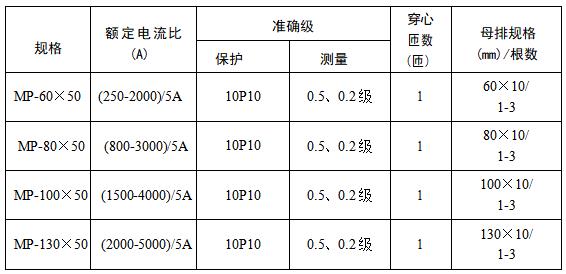

4 规格参数

5 使用环境

?  额定工作电压 AC0.66kV(等效 AC0.69kV，GB156-2003)

?  额定频率 50-60Hz

?  环境温度-30℃~70℃

?  海拔高度≤3000m

?  工频耐压 3000V/1min 50Hz

?  用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

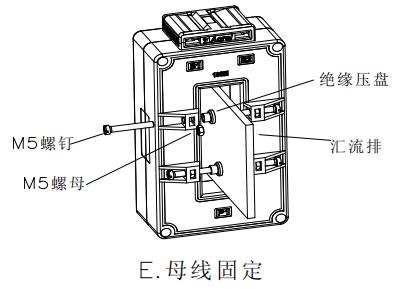

6 安装示意图

                                      E 型安装：

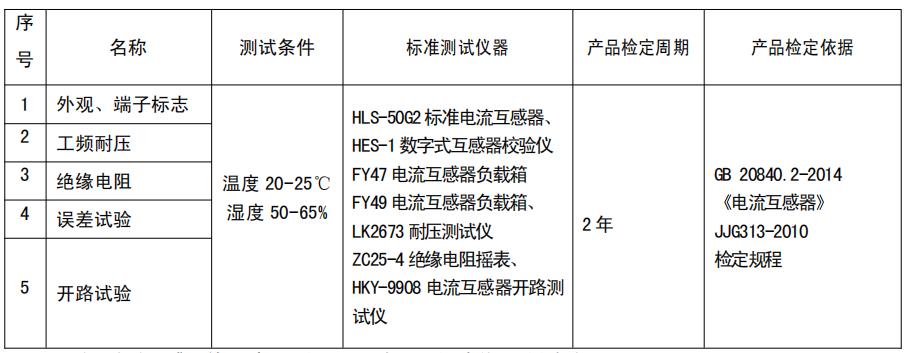

7 成品检验项目

注：电流互感器使用时，二次不得开路，二次 出线 S2 需接地！
