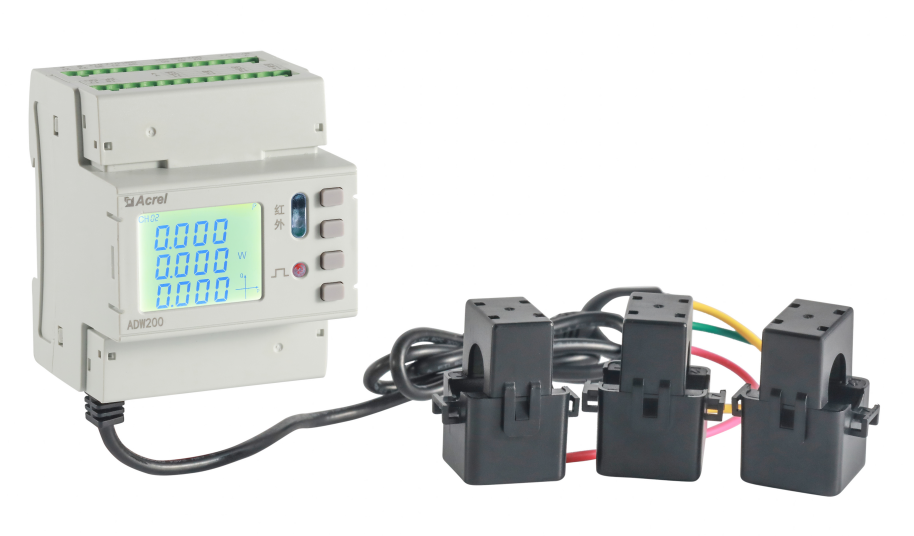

ADW2XX系列导轨式多回路电力仪表

1 概述

ADW2XX系列导轨式多回路电力仪表主要用于多个三相回路的全由参量测量。至多可同时接入四个三相回路的电流输入?？芍苯踊蚣浣硬饬康缪沟缌?、功率、功率因数、相角、不平衡度、谐波等参数。

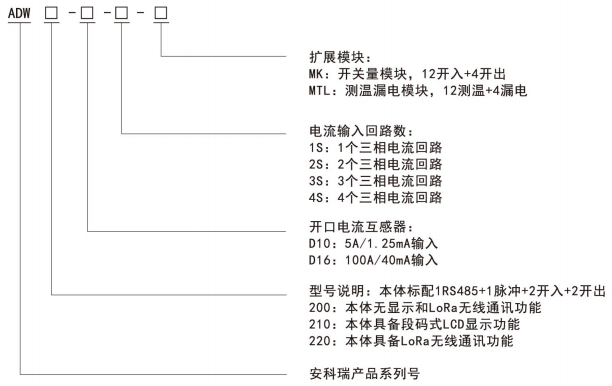

2 型号说明

主体?？槊?/span>

注∶

1.可选择外置吸盘天线，标配线长2米。

2.扩展功能?？橹炼嗫赏毖∨銶K+MTL+AWT无线通讯?？?。

3.建议AKH-0.66/K-10N的安放位置与一次侧互感器的间距保持在1米以上。

4.漏电流互感器为建议型号

3 技术参数

主体技术参数：

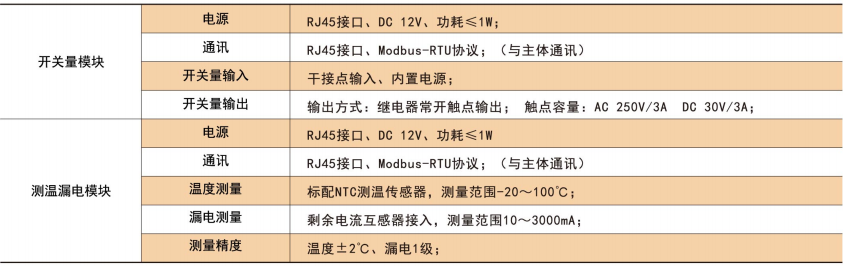

?？榧际醪问?/span>

4 产品功能

产品功能具体功能如下∶

◆N（1、2、3、4）路三相回路全电参量测量，电流互感器外置;

◆监测三相电压/电流、零序电流、频率;

◆监测三相功率、总功率（有功、无功、视在）;

◆监测三相功率因数、总功率因数;

◆监测电压/电流相角、电压/电流不平衡度;

◆监测电压、电流总谐波及2-31分次谐波;

◆当月和上月的电压、电流、功率极值记录;

◆电流、功率需量和实时电流、实时功率需量;

◆200条事件记录，记录DIDO的动作情况;

◆支持过压、过流、断相、DI联动等报警输出;

◆4时区14时段的费率设置;

◆四象限电能，12个月复费率电能统计;

◆31天四象限和复费率电能冻结，正反向电能计量;

◆两路开关量输入、两路开关量输出、RS485通讯、有功脉冲输出（可切换对应回路）。

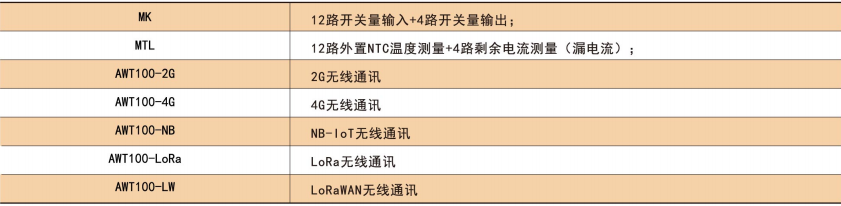

可通过其RJ45接口扩展下列辅助功能：

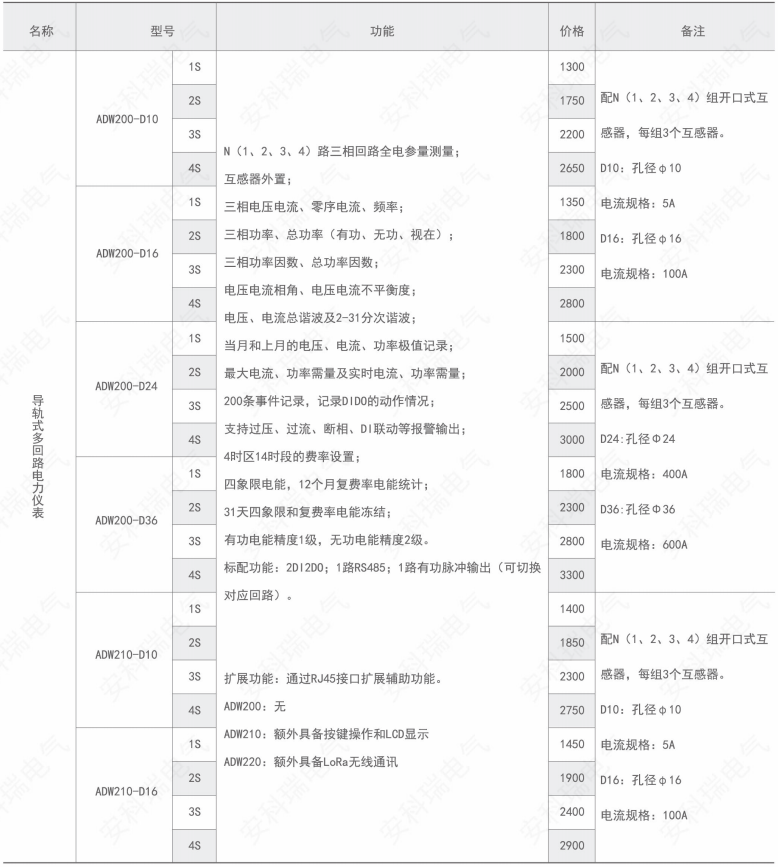

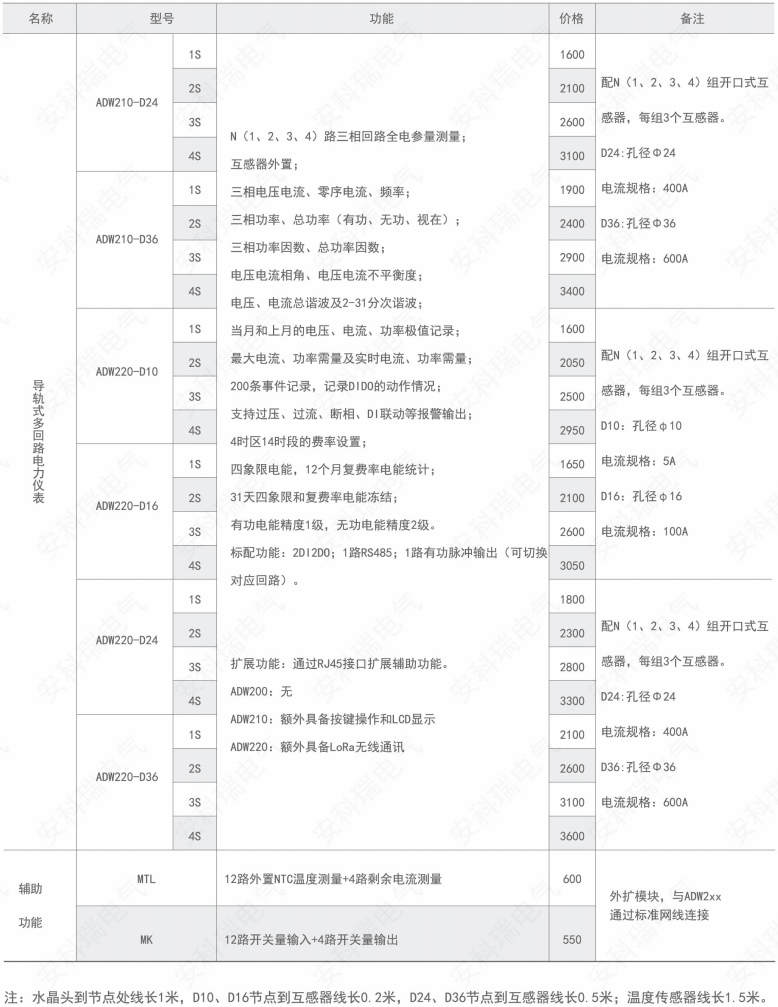

5 选型与报价（咨询厂家享优惠折扣）
