AKH-0.66/TD-50III 系列电流互感器

1 概述

产品外观根据客户要求定制设计，立式方孔型，可穿越 1-2 根汇流排，可作供电系统计量电能用，也可与电流继电器配套作?；び?。

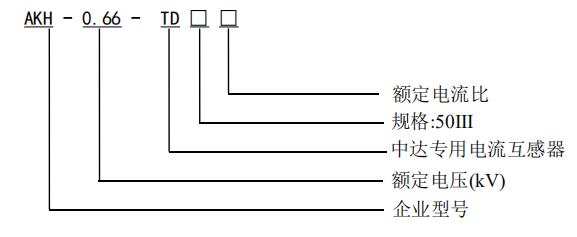

2 型号说明

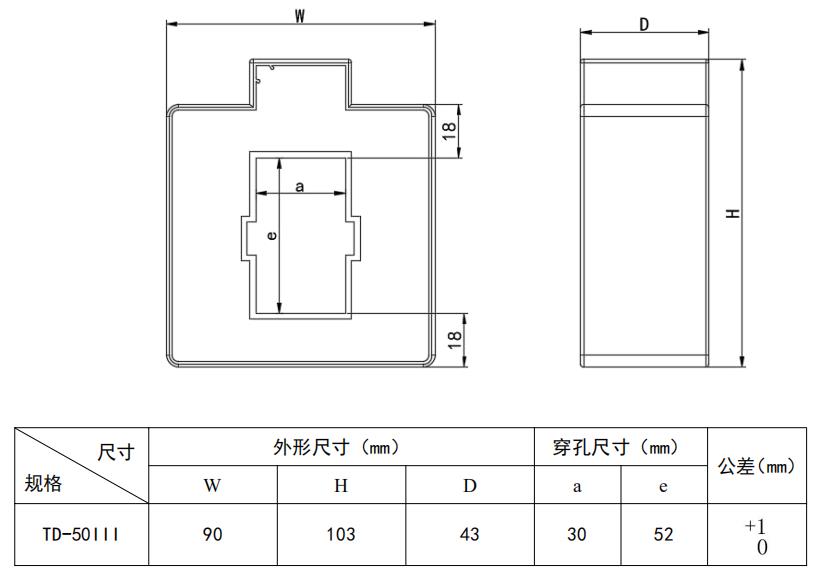

3 规格尺寸

注 ： 线 材 为 2*0.3mm ² 双 芯 屏 蔽 线 ( 或 22WAG) ， 长 度 150mm ， 空 中 接 头 型 号 C2522H02-2P/C2522TOB-2(JWT)。

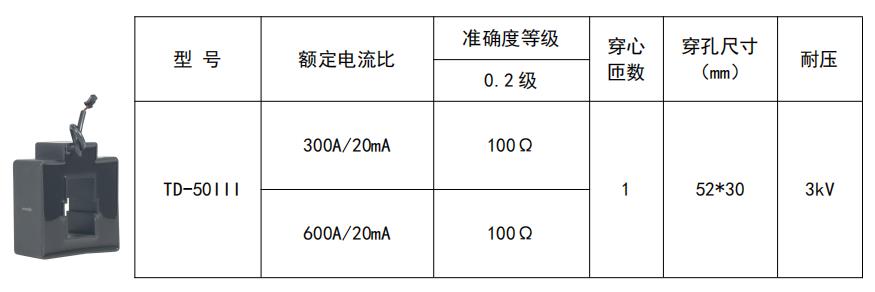

4 规格参数对照表

5 使用环境

（1）额定工作电压 AC0.66kV（等效 AC0.69kV，GB156-2017）

（2）额定频率 50-60Hz

（3）环境温度-30℃~70℃

（4）海拔高度≤3000m

（5）工频耐压 3000V/1min 50Hz

（6）用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

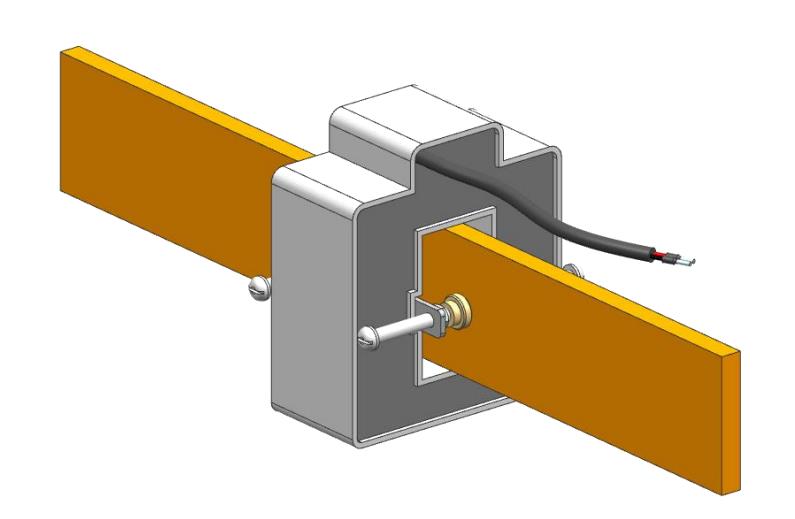

6 安装方式

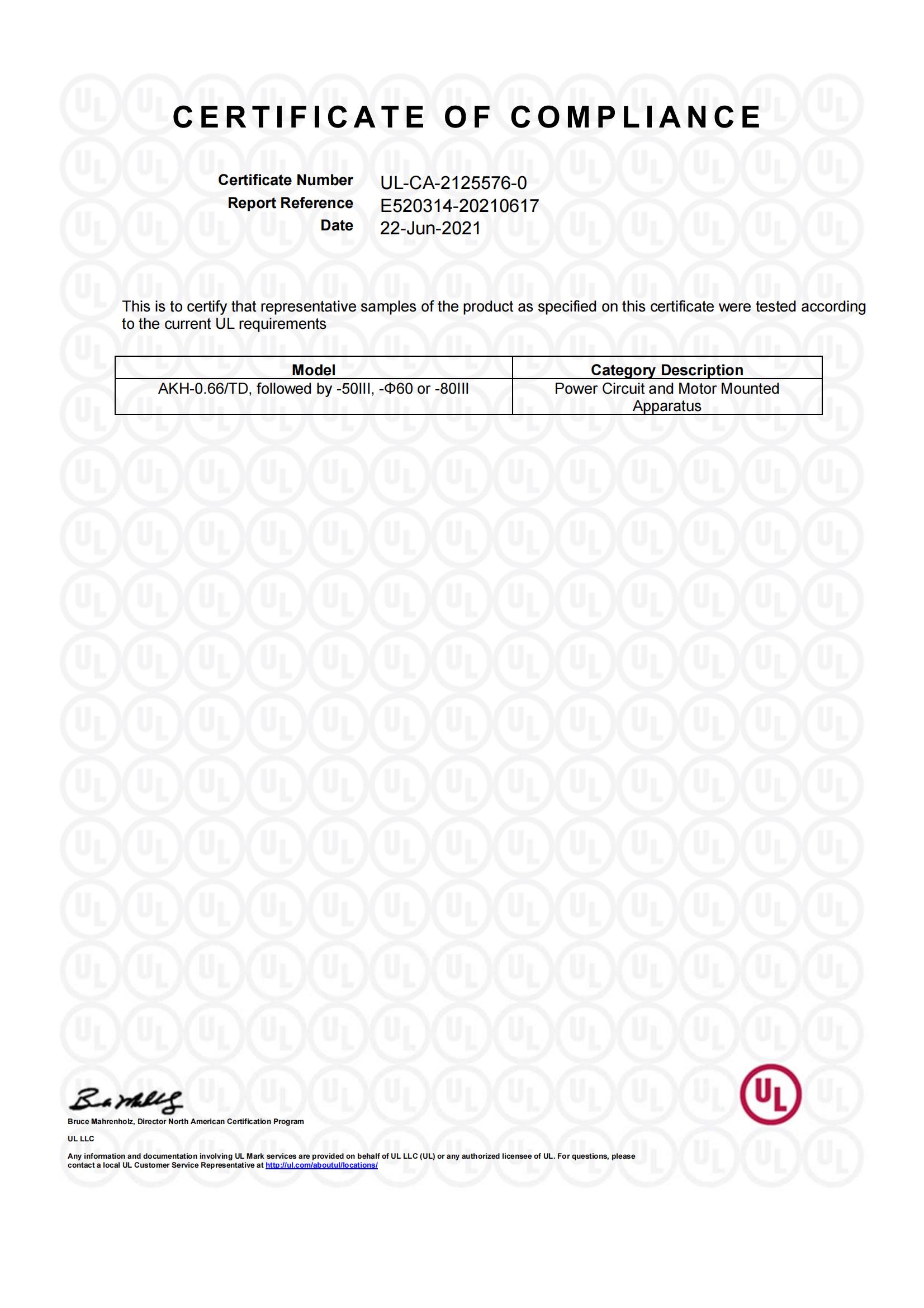

7 UL证书
