1. 概述

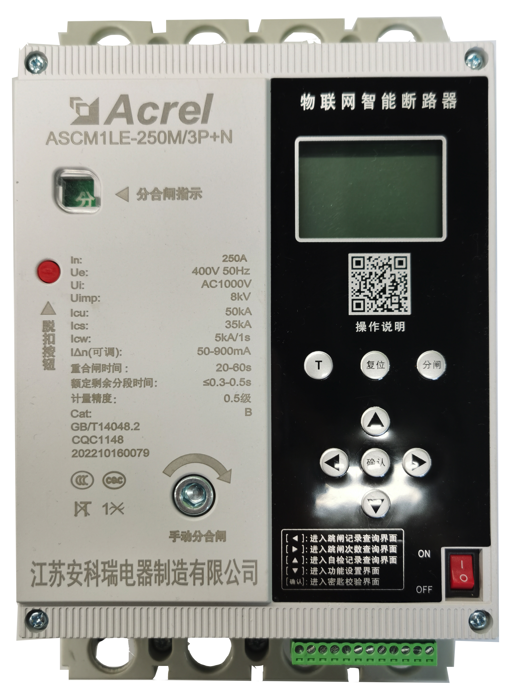

ASCM1系列智能塑壳断路器（以下简称智能塑壳断路器），其额定绝缘电压为1000V，适用于交流50Hz，额定电压为400V，额定电流至630A的三相四线中性点直接接地（TT）配电网络。智能塑壳断路器具有间接接触?；すδ?防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；并可用来分配电能，?；は呗?， 电源设备免受过载、过欠压、短路、过温、缺相、单相接地等故障的危害。
产品符合以下标准：
GB/T 14048.1-2012《低压电气设备和控制设备第 1 部分:总则》；
GB/T 14048.2-2008《低压电气设备和控制设备第 2 部分:断路器》；
GB/T 17701-2008《设备断路器》；
GB/Z 22202-2008《家用和类似用途的剩余电流动作断路器可靠性试验方法》；
JB/T《家用和类似用途的剩余电流动作断路器可靠性试验方法》；
JB/T《带或不带过载?；さ氖Ｓ嗟缌鞫鞫下菲鳌返?。

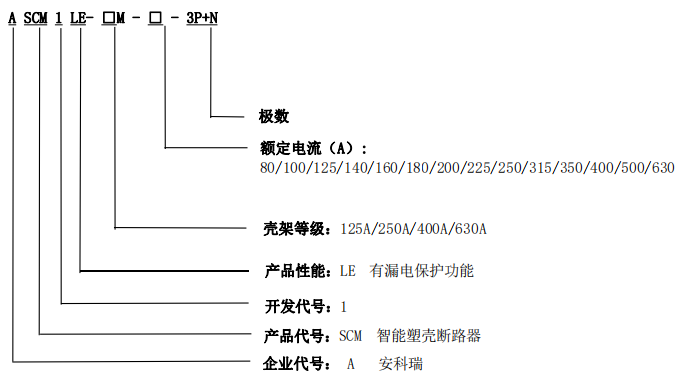

2. 产品型号
3. 功能特点
- 采用高性能32位ARM微处理器，实时进行信号处理和智能控制。
- 液晶显示，人机界面友好，操作简便。
- 剩余电流（漏电）?；?，剩余电流档位可在线整定。
- 长延时、短延时和瞬时三段?；?，采用电子式脱扣。
- 具有高分断能力，保证线路短路?；さ目煽啃?。
- 过压?；?，欠压?；?，缺相?；?。
- 线路剩余电流、三相电源电压、负荷电流实时显示。
- ?；すδ芗安问稍谙呱柚眯薷?。
- 跳闸类型（剩余电流、过载、欠压、过压、缺相、过温）识别、显示，并可存储、查询、删除。
- 具有通信功能，可实现遥信、遥测、?？?、遥调。
- 具有计量功能。
4. 使用环境
- 安装场所应无导电粉尘，无腐蚀性气体，无易燃易爆气体，无雨雪侵袭；
- 海拔高度≤2000 米；
- 环境温度 -10℃ ~+40℃，日平均温度≤ +35℃；
- 相对湿度≤ 50%（环境温度为 +40℃）；
- 安装场所的外磁场在任何方向的磁场强度都不超过地磁场的5倍；
- 安装位置应通风散热条件良好。

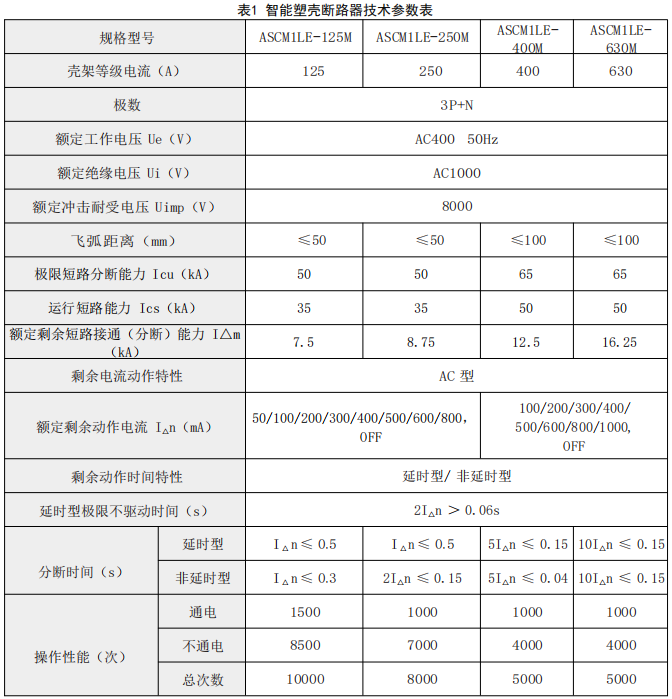

5. 技术参数
6. ?；ぬ匦运得?/span>
6.1.过载长延时?；?

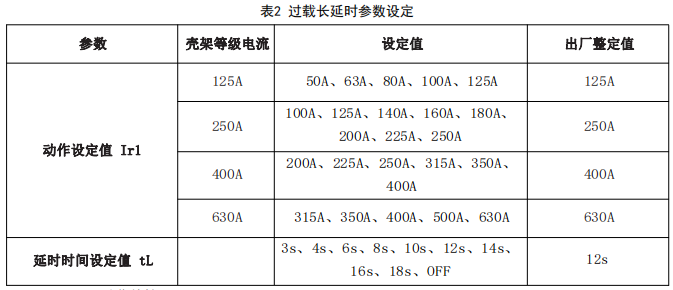

6.1.1.动作值设定范围
6.1.2.动作特性
6.1.3.延时特性

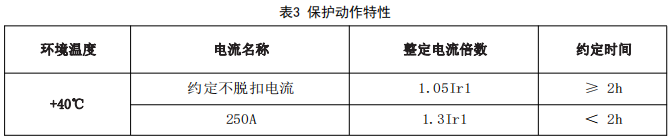

过载?；ぐ捶词毕尢匦越校篢=(6Ir1/I)²tL，延时精度：±10%。
其中T为动作时间值，Ir1为长延时?；ど瓒ㄖ?，I为故障电流，tL为长延时时间设定值。
6.2.短路短延时?；?
短路短延时?；し乐古涞缦低车淖杩剐远搪?，跳闸延时是为了实现选择性?；?。

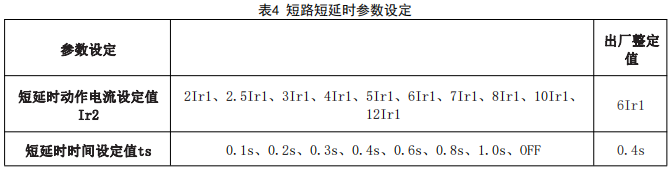

6.2.1.短路短延时?；は喙夭问瓒?/span>

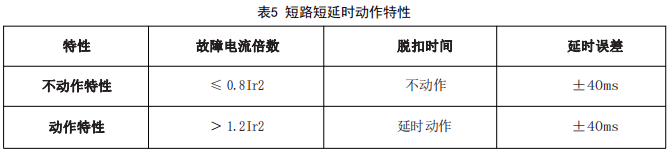

6.2.2.短路短延时?；ざ魈匦?/span>
6.3. 瞬时?；?

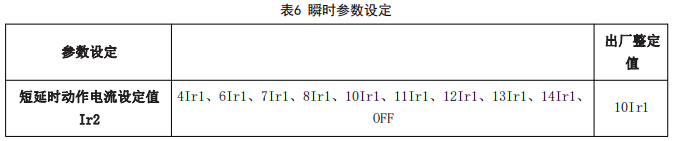

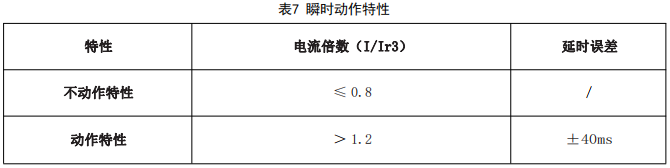

6.3.1.短路瞬时?；は喙夭问瓒?/span>
6.3.2.短路瞬时?；ざ魈匦?/span>
6.4.剩余电流?；ぬ匦?

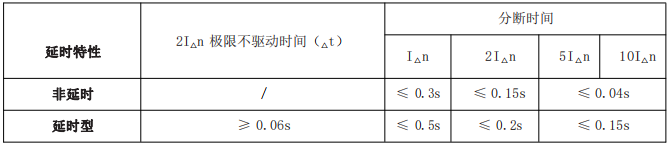

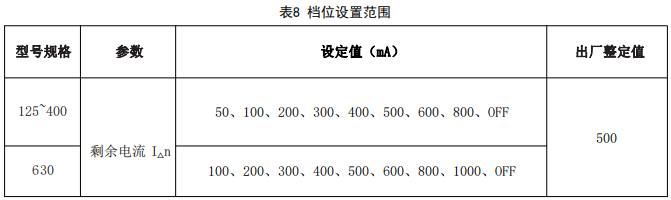

6.4.1.档位设置范围

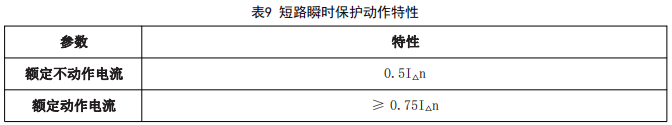

6.4.2.短路瞬时?；ざ魈匦?/span>
6.5.过压?；すδ?
当线路相电压高于过压?；ど瓒ㄖ凳?，断路器?；ぬ?。当线路电压恢复到正常电压后，断路器可自动重合闸投运，过压?；さ纳柚弥捣段?50V~300V，出厂设置为265V，用户可自行设定或关闭?；?。
6.6.欠压?；すδ?
当线路相电压低于欠压?；ど瓒ㄖ凳?，断路器?；ぬ?。当线路电压恢复到正常电压后，断路器可自动重合闸投运，欠压?；さ纳柚弥捣段?145V~200V，出厂设置为 165V，用户可自行设定或关闭?；?。
6.7.缺相?；すδ?
当线路电源端出现缺相时，断路器?；ぬ?。当线路恢复到正常电压后，可自动合闸投运。出厂默认设置为关闭。
6.8.过温?；すδ?
当断路器温度超过?；ど瓒ㄖ凳?，断路器?；ぬ?。当断路器温度恢复正?？勺远瓒ɑ蚬乇毡；?。
6.9.计量功能
线路记录小时、每天、每月电量，可实时查询。
.png)
|
