安科瑞智能电表远程抄表系统

安科瑞 刘芳 18860995107

一、概述

       ADW300三相导轨式无线智能电表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并 且可选通讯方式多，可支持 RS485 通讯和 Lora、NB、4G、wifi 等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用?？闪榛畎沧坝谂涞缦淠?，实现对不同区域和不同负荷的分项电能 计量、运维监管或电力监控等需求。

二、功能特点

1、 支持LCD液晶显示，可按键设置

2、 支持正反向有功、无功电能计，四象限无功电能，支持2套时段表、4个时区、14个日时段、4种复费率电能；

3、 支持上12月历史电能（包含各费率电能）；

4、 支持三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率测量；

5、 支持上三月极值及发生时间（包括三相电压、电流、功率、合相功率的极大值和极小值）；

6、 谐波测量，电压、电流总谐波以及2-31次分次谐波测量；

7、 电压、电流相位角，三相电压、电流不平衡度测量，支持4种需量及发生时间统计；

8、 支持4路测温；

9、 支持4路DI、2路DO，开关量输出可配合控制开关或者实现报警输出功能；

10、 支持1路剩余电流测量；

11、 支持过压、欠压、过流、缺相、过载、温度过高、不平衡度、谐波过高等报警功能，并可配置对应的DO输出；

12、 支持停电上报；

13、 支持RS485通讯，4G、NB、WIFI、LORA等无线通讯方式，其中4G、NB、WIFI可以实现MQTT协议，HTTP协议，TCPIP透传等多种网络协议接入。

三、技术参数

       1、 有功电能精度：0.5S级、1级，无功电能精度：2级；

       2、 电压规格：3×100V、 3×57.7/100V 、3×380V、3×220/380V、3×380/660V、3×660V；

       3、 电流规格：3×1(6)A，3×20(100)A；

       4、 辅助电源：DC24V、AC85~465V；

       5、 工作温度：-25℃~+55℃；

       6、 相对湿度：≤95℅（无凝露）；

       7、 支持有功脉冲输出；

       8、 外形尺寸：72*87.8*71.5，支持标准DIN35导轨安装。

Acrel-EIoT智能电表远程抄表系统

一、概述

       Acrel-EIoT智能电表远程抄表系统是一套基于物联网数据中台，建立统一的上下行数据标准，为互联网用户提供能源物联网数据服务的平台。 用户仅需购买安科瑞物联网传感器，选配网关，自行安装后扫码即可使用手机和电脑得到所需的行业数据服务。

       该平台提供数据驾驶舱、电气安全监测、电能质量分析、用电管理、预付费管理、充电桩管理、智能照明管理、异常事件报警和记录、运维管理等功能，并支持多平台、多语言、多终端数据访问。

二、应用场所

       本平台适用于公寓出租户、连锁小超市、小型工厂、楼管系统集成商、小型物业、智慧城市、变配电站、建筑楼宇、通信基站、工业能耗、智能灯塔、电力运维等领域。

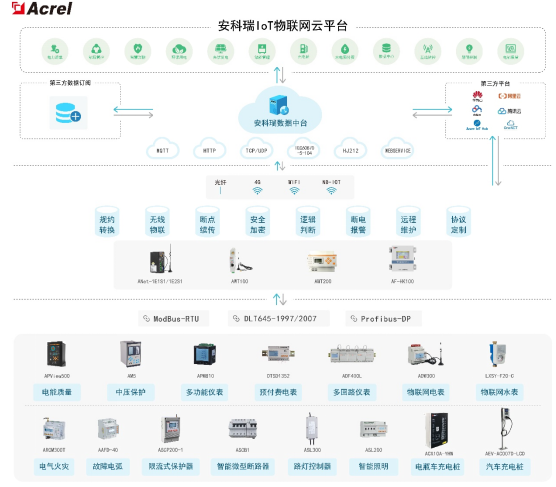

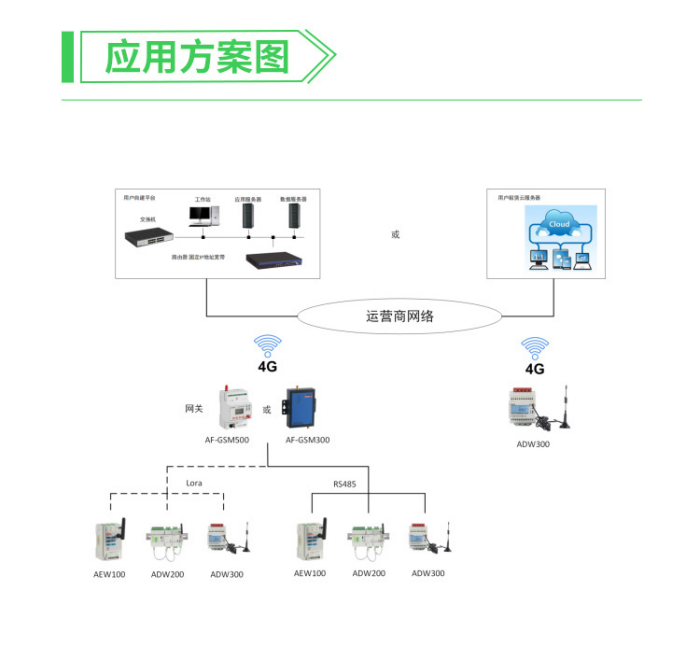

三、平台结构

四、平台功能

1、电力集抄

       电力集抄?？榭梢允迪侄愿髦旨嗖馐莸牟檠?、分析、预警及综合展示，以保证配电室的环境友好。在智能化方面实现供配电监控系统的遥测'、遥信、?？乜刂?，对系统进行综合检测和统一管理；在数据资源管理方面，可以显示或查询供配电室内各设 备运行（包括历史和实时参数，并根据实际情况进行日报、月报和年报查询或打印，提高工作效率，节约人力资源。

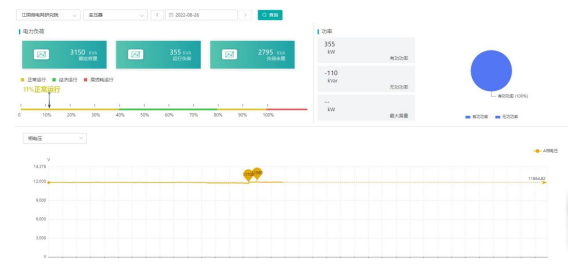

变压器监控

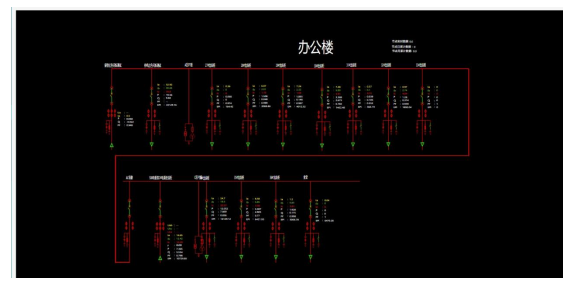

配电图

2 、能耗分析

       能耗分析?？椴捎米远?、信息化技术，实现从能源数据采集、过程监控、能源介质消耗分析、能耗管理等全过程的自动 化、科学化管理，使能源管理、能源生产以及使用的全过程有机结合起来，运用先进的数据处理与分析技术，进行离线生产分析 与管理，实现全厂能源系统的统一调度，优化能源介质平衡、有效利用能源，提高能源质量、降低能源消耗，达到节能降耗和提 升整体能源管理水平的目的。

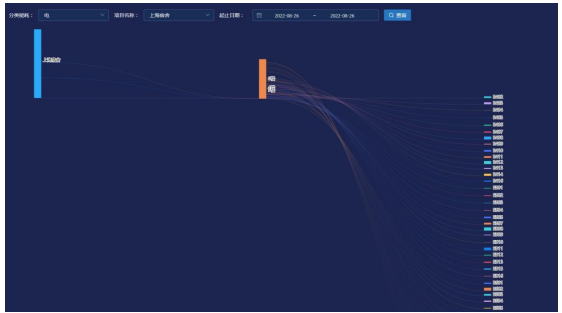

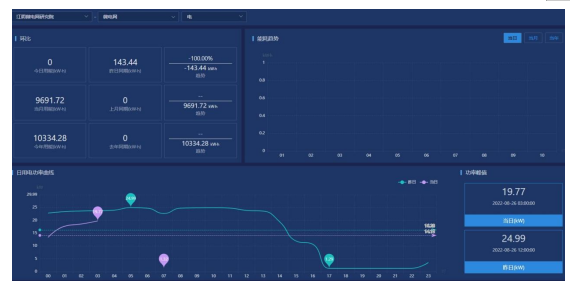

能耗概况

3、预付费管理

1）登陆管理：管理操作员账户及权限分配，查看系统日志等功能；

2）系统配置：对建筑、通讯管理机、仪表及默认参数进行配置；

3）用户管理：对商铺用户执行开户、销户、远程分合闸、批量操作及记录查询等操作；

4）售电管理：对已开户的表进行远程售电、退电、冲正及记录查询等操作；

5）售水管理：对已开户的表进行远程售水、退水、记录查询等操作；

6）报表中心：提供售电、售水财务报表、用能报表、报警报表等查询，本系统所有的报表及记录查询，都支持excel格式导出。

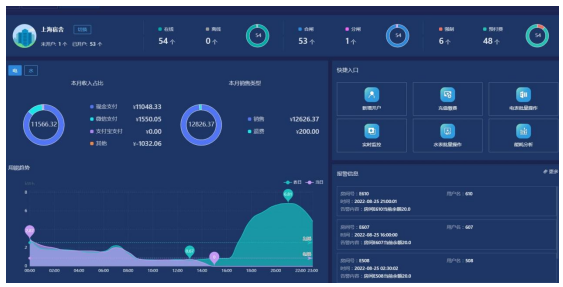

预付费看板

4、充电桩管理

       通过物联网技术，对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，同时对各类故障如充电机过温?；?、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警。云平台包含了充电收费和充电桩运营的所有功能，包括城市级大屏、交易管理、财务管理、变压器监控、运营分析、基础数据管理等功能。

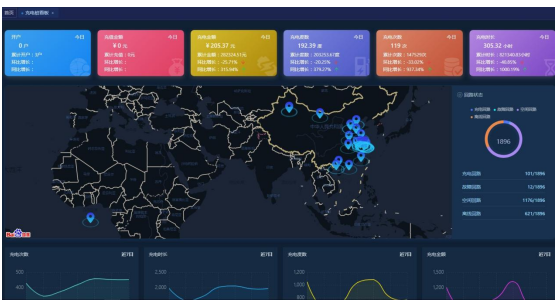

充电桩看板

5、智能照明

       智能照明通过物联网技术对安装在城市各区域的室内照明、城市路灯等照明回路的用电状态进行不间断地数据监测，也可以实现定时开关策略配置及后台远程管理和移动管理等，降低路灯设施的维护难度和成本，提升管理水平，并达到一定节能减挂的效果。

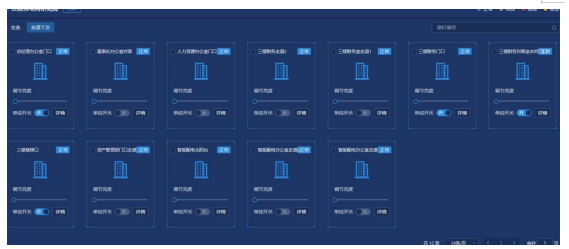

监控页面
