安科瑞ADL200N-CT光伏储能导轨表 UL/ROH/MID认证

 安科瑞 刘芳 18860995107

　1、概述

　　安科瑞光伏储能导轨表海外认证UL/ROH/MID，是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。具有对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。

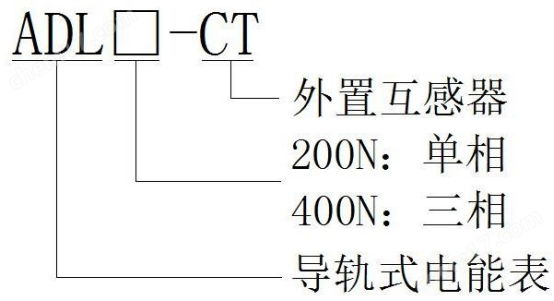

　　2、型号说明

　　3、功能列表

表1功能说明列表

　　4、技术参数

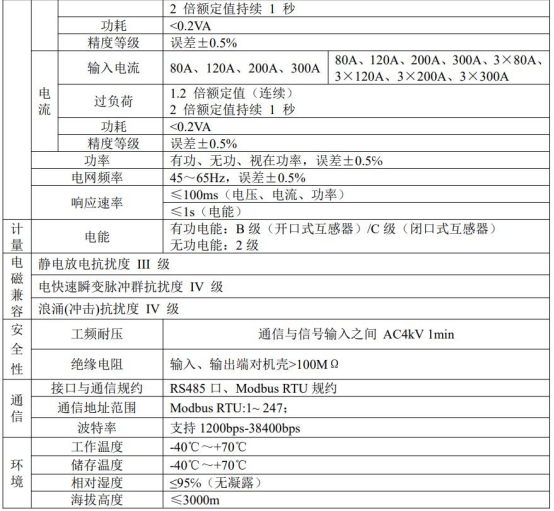

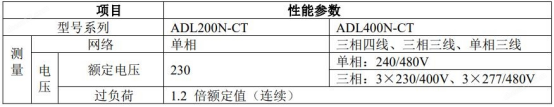

表2技术参数说明

　　5、外形尺寸

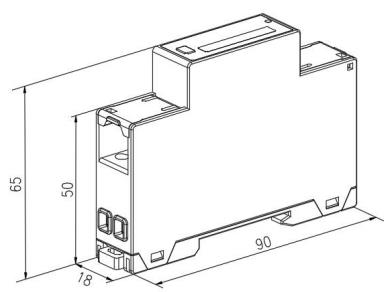

图1ADL200N-CT

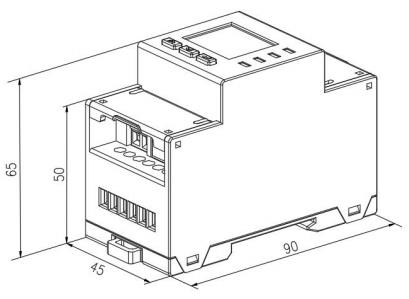

图2ADL400N-CT

　　6、接线与安装

　　6.1电压电流接线示意图

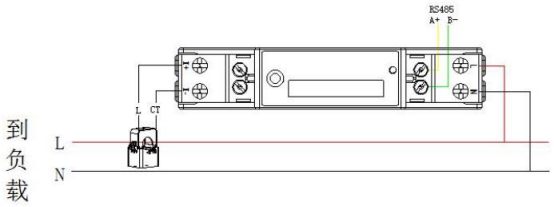

图3ADL200N-CT

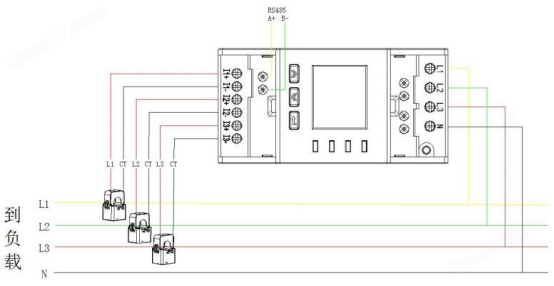

图4ADL400N-CT三相四线经互感器接入

　　图5ADL400N-CT三相三线经互感器接入（此接法仅限于三项平衡时）（仪表设置为3P4L）

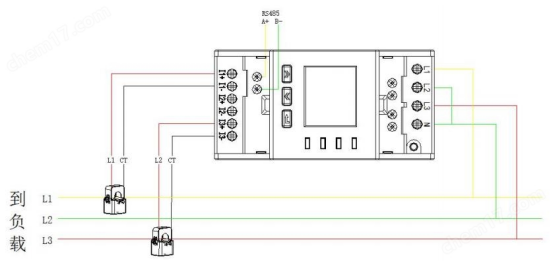

　　图6ADL400N-CT三相三线经互感器接入（仪表设置为3P3L）

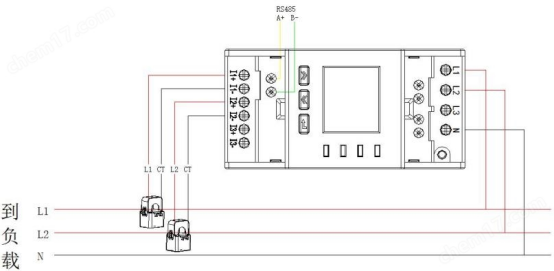

图7ADL400N-CT单相三线经互感器接入

　　6.2功能性端子
