安科瑞 路灯安全用电云平台解决方案

安科瑞 刘芳 18860995107

近年来 ，随着城市规模的不断扩大 ，路灯事业蓬勃发展。但有的地方因为观念、技术、管理等方面不完善 ，由此引发了一系列安全问题。路灯点多面广 ，一旦漏电就容易造成严重的人身安全事故。不仅给受害者家庭带来痛苦 ，政府相关部门也要承担巨额的经济赔偿责任

1 路灯漏电的主要原因分析

施工质量造成照明设施漏电

应该严格按《城市道路照明工程施工及验收规程》施工，变压器中性点接地电阻不大于4欧姆，线路分支、末端及中间适当位置重复接地且电阻不大于10欧姆。

灯杆内电缆绝缘层老化损坏使灯杆带电

线缆绝缘老化后，火线与灯杆外接搭接，并通过灯杆造成接地故障，人触摸灯杆时，容易发生触电事故。

照明电器质量问题造成灯杆带电

灯具供电电缆绝缘皮损坏，或灯具密封性防水差，雨天进水后造成火线接触灯具外壳，而引发漏电。

人为破坏引起灯杆带电

电缆被偷盗破坏后，电缆断口处暴露在灯杆内，容易引发放电事故。

电线接线端子放电

目前接线方式大多采用剥皮缠绕方式，这种方式接头电阻大，电流大端子容易发热寿命短，加之潮气或水的浸入，即使放电。

恶劣的自然环境造成灯杆带电

因雷暴雨造成积水漫过检修门孔，因电缆接头未能密封防水造成火线浸在水中?；蚶谆鞔蛟诘聘松?，由于灯杆接地不良导致灯具等电器烧坏，使灯杆周围带电。

2 安科瑞路灯安全用电解决方案

安科瑞路灯安全用电监测预警系统通过物联网技术对安装在城市各区域路灯的用电状态进行不间断地数据监测。平台通过监测路灯线路的电流和电压值来判断路灯的工作情况，任何不正常的工作状态，平台都能进行监测，预警和报警，预警和报警信息通过手机APP推送，短信，语音外呼、微信小程序、微信公众号等，第及时到达责任人的身边，提醒运行人员接触器跳闸，电源失压等等。平台能够对路灯进行远程开闭，设置对应的开关灯执行方案到设备，当系统通信中断时，设备将按照最后一次配置运行，不会影响路灯开关。

2.1 系统拓扑图

2.2 系统主要功能：

①监测路灯的开闭，使用时长，非工作时间开启，或开启时间过短，则进行预警；

②监测路灯的电流电压工作状态，可以分级设置预警值和报警值，当超出阈值范围时进行预警和报警；

③判断路灯功率和线路损耗，当电流超出阈值范围时进行预警；

④路灯回路的漏电流和导线温度进行监测，如果漏电过大，线缆温度过高则进行预警或报警；

⑤可以设置多种开关灯执行方案

⑥每天可进行自动通、断电操作；可保证工作日、节假日按不同的时间自动通、断电；可对用电设备进行分线路管理。

3 路灯安全用电相关硬件

3.1 AISD系列智能安全配电装置

AISD系列智能安全配电装置主要针对低压配电系统由于线路老化、绝缘损坏而引起的漏电、触电和电气火灾等常见电气安全故障而设计。

产品通过隔离技术，将市电转化为安全电，并通过安全电给用电设备供电。使供电系统具有火线接地不起火，不漏电，单相接地故障不断电，以及人体误触火线不伤人等功能。能从根本上解决触电伤人，接地打火的电气安全问题。

3.1.2 特色功能

①电不起火，防止电气火灾事故

装置输出侧线路发生单相接地故障时，接地点不会产生火花。

②电不伤人，防止人身触电事故

限制了负载侧电网的漏电流，人体误触单相导线，能对人体进行?；?，不会造成触电。

③电不漏电，可以节省电能

通过隔离技术，使配电系统对的隔离，配电系统对地漏电控制在1mA以内，节省漏电能耗。

④供电连续，防止意外停电事故

装置负载侧电网发生单相接地故障时，电网可持续运行，装置报警，但不会切断电源。

⑤电参量测量与显示

装置能实时测量输出线路的电流、电压、功率、电能、装置温度和配电系统对地的绝缘电阻值，并在触摸屏上显示。

⑥远程监控功能

装置标配4G无线通讯功能?？赏ü尴叻绞浇萆洗破教?，用户可使用浏览器、手机APP或微信公众号对装置的远程监控

3.1.3 产品原理简介

智能安全配电装置将输入端的市电转化为安全电，并通过安全电输出供电，下面通过单相市电和单相的安全电图示分析和介绍。

人体触电：有电流流过人体，电流对人体肌肉组织灼烧而损坏人体肌肉组织。对人体伤害程度的大小跟电流的大小和持续的时间成正比。

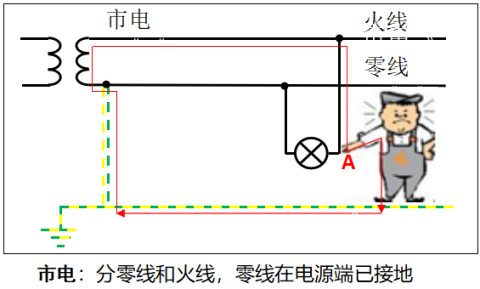

①市电：

1、人站在地上，相关于人体与电源零线相连。人体碰到火线（图中A点），电流就会通过人体、大地回到电源零线，构成电流回路。人体会触电。

2、火线如果接地，相当于零火短路，短路电流点会产生短路火花。

3、火线接地后，过大的短路电流会使断路器会跳闸?；?，供电中断。

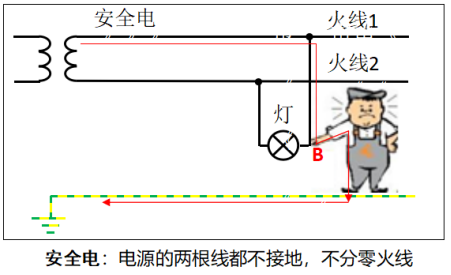

②安全电：

【电不伤人】人站在地上，人体碰到火线（图中B点），火线1的电流无法经人体、大地回到电源端火线2。构不成电流回路，不会有电流流经人体，人不会触电；

【电不漏电】若火线1接地，无法通过大地与火线2构成漏电回路，不会对地漏电；

【电不打电】若火线1接地，无法通过大地与火线2构成短路，接地点无电流，不打火；

【电不断电】若火线1接地，无法通过大地与火线2构成短路，断路器不会跳闸，供电持续。

3.1.5 装置快速选型表

3.1.6 应用接线图示意图

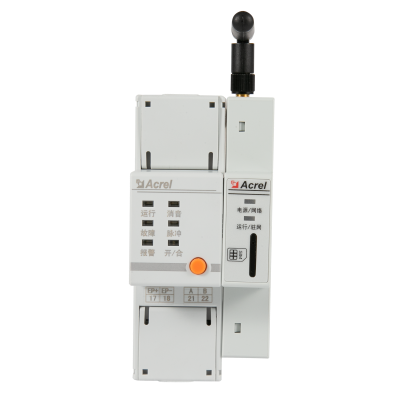

3.2 ARCM系列电气火灾监测装置

3.2.2 产品功能

①设备具备单相相电压、电流、功率、电能、剩余电流以及接头温度等监测的功能。

②设备具备智能开/合闸（远程控制（及时开合）、?；ね芽?、延时分闸、过温?；?、过载?；?、过/欠压?；?、漏电?；?；

③设备带电需量记录，可显示：

正向/反向总有功功率/总无功功率的实时需量；

正向/反向总有功功率/总无功功率的日最大需量及时标；

正向/反向总有功功率/总无功功率的月最大需量及时标；

正向/反向总有功功率/总无功功率的上月最大需量及时标；

④设备带电能记录功能，电能数据精度达到1.0级；

⑤设备配置声光报警功能，声报警信号能手动消除；

⑥设备带一路RS485总线，可外扩4G、NB等无线?？?/font>；

⑦报警信息、故障信息以及开关状态信息，探测器内有分别的记录功能，记录条数不小于20条；

⑧探测器能设置定时开合闸；

⑨探测器能设置预警和?；ぶ?/span>。

4 典型案例

4.1 项目概况

某城镇属于广东汕头市，由于位处南方地区。该镇共有路灯1685盏，共计19个路灯配电箱。

客户痛点

该镇地处南方，夏天雨水较多，雨水经常淹没路灯灯杆的安全门，造成路灯漏电，给行人安全构成极大威胁。

项目需求

通过对该路灯配电配电系统进行智能化升级改造，由人防转为技防，来提升路灯供电电安全性及安全监测智能化。

4.2 项目产品选型

该项目共接入19台AISD300-20K智能安全配电装置，1685台ARCM310电气火灾监测装置。

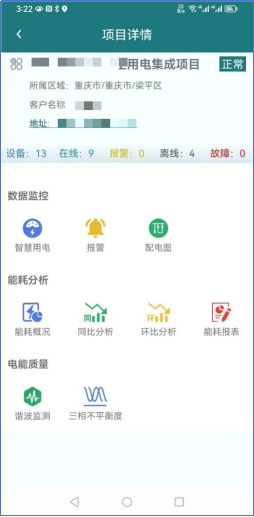

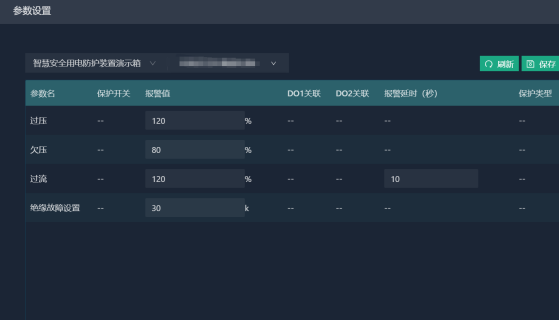

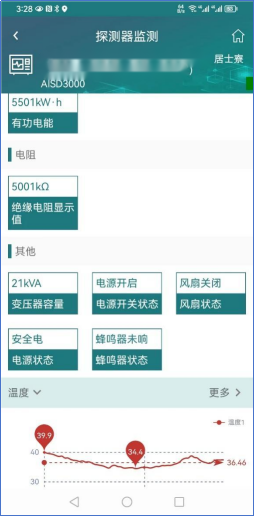

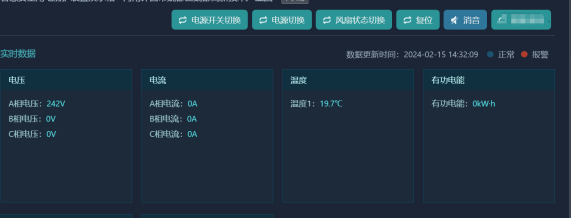

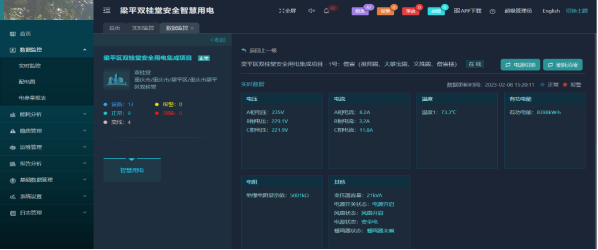

4.3 安全用电云平台及手机APP
