直击痛点！安科瑞直流绝缘监测保障光伏储能安全稳定运行

安科瑞 刘芳 18860995107

《电化学储能电站设计标准》中规定：储能单元应具备绝缘监测功能，绝缘监测可由电池管理系统实现，也可由储能变流器实现，当储能单元绝缘低时应能发出报警和/或跳闸信号智能储能变流器及计算机监控系统 。

1. 直流系统绝缘监测在光伏储能系统的意义

1.1保障系统安全稳定运行

光伏储能系统长期运行在户外复杂环境，受温度、湿度、紫外线等因素影响，直流系统绝缘性能易下降。绝缘故障可能引发漏电、短路，威胁人员安全，损坏设备，甚至引发火灾。绝缘监测能及时发现隐患，避免故障扩大，确保系统安全稳定运行。

1.2提高能源转换效率

绝缘性能下降会增加线路损耗，降低光伏电池板发电效率和储能设备充放电效率。通过实时监测并及时修复绝缘问题，可保证系统处于好的工作状态，提高能源转换效率。

1.3满足运维管理需求

随着光伏储能系统规模扩大，运维难度增加。绝缘监测提供实时数据，帮助运维人员了解系统绝缘状况，制定合理维护计划，实现预防性维护，降低运维成本，提高运维效率。

2. 应用场景

光伏阵列：光伏阵列由众多光伏组件串联、并联组成，输出直流电压。组件间连接线缆、汇流箱等部位绝缘易受环境影响。在光伏阵列中安装绝缘监测装置，可实时监测绝缘电阻，及时发现绝缘问题，避免发电效率降低和安全事故。

储能电池组：储能电池组在充放电过程中，正负极与地之间绝缘性能会变化。绝缘监测可实时监测电池组绝缘状态，防止因绝缘故障导致电池损坏，确保储能系统安全可靠运行，保障光伏系统稳定供电。

直流输电线路：连接光伏阵列、储能电池组和逆变器的直流输电线路，长度较长，易受外界因素影响。绝缘监测可监测线路绝缘状况，及时发现线路破损、老化等问题，保证电力传输稳定。

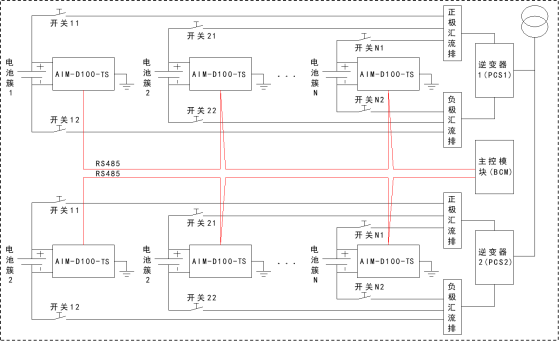

3. 直流系统绝缘监测解决方案——储能系统

该储能系统中，设置了多个绝缘监测仪，但同一时间同一系统仅允许1只绝缘监测仪工作，因此需要控制?？榻锌刂?。采用分时控制策略，采用通讯触发的方式，确保同一时间内只有1只绝缘监测仪在工作。

4. 直流绝缘监测产品介绍——硬件产品

AIM-D100-T系列通用型直流绝缘监测仪

4.1 AIM-D100-TL/AIM-D100-TH

AIM-D100-TL（适用于DC10V~100V直流系统）

AIM-D100-TH（适用于DC100V~1000V直流系统）

功能特点：

监测直流正负极对地电阻，低于设定值报警。

测量正负之间，正负极极对地电压，具过欠压报警功能。

LED指示和LCD显示功能。

3路继电器输出，?？１湛缮?/font>

RS485通讯，Modbus-RTU协议。

20条事件记录。

4模导轨安装，插拔端子。

支持周期监测和通讯触发监测

4.2 AIM-D100-TS

AIM-D100-TS（适用于DC150V~1500V直流系统）

功能特点：

监测直流正负极对地电阻，低于设定值报警。

测量正负之间，正负极极对地电压。

LED指示状态指示。

通过拨码设置参数。

2路继电器输出，?？１湛缮瑁ㄍㄑ渡柚茫?/font>

RS485通讯，Modbus-RTU协议

支持周期监测和通讯触发监测

可用于DC1500V以下储能系统
