AM5系列微机?；ぷ爸迷诟＝ǜＳ⑻┛萍加邢薰九涞绻こ讨械挠τ?/h1>

安科瑞 崔庭宇

 摘 要：目前，微机?；ぷ爸霉惴河τ糜诘缌ο低持?，该类装置能够监测电力系统的运行状况，并实时记录电力系统出现故障的位置及性质，从而为故障的快速处理提供参考信息。本文介绍的AM5系列微机?；ぷ爸?，可以针对福建福英泰科技有限公司一期配电工程中不同?；ざ韵筇峁┒杂Φ谋；すδ?，能大大提高变电站运行的可靠性、安全性、提高供电质量，有利于实现变电站综合自动化，实现无人或少人值班。



关键词：可靠性；安全性；综合自动化；供电质量；微机?；?/span>



1 项目概况

福建福英泰科技有限公司成立于2019年07月11日，注册地位于福建省莆田市涵江区涵东街道新涵街1669号17楼，所属行业为零售业。经营范围包括新型平板显示器件、触摸屏、摄像头及其周边衍生产品（含?？?、主板、方案、背光、外壳、连接器、充电系统、电声、电池、电子元器件）、智能控制系统产品、智能穿戴设备、家电控制设备及配件、指纹识别模组、盖板玻璃、工业自动化设备及配件等产品的设计、生产、销售；研发和以上相关业务的技术开发、技术咨询、技术服务；从事货物、技术进出口业务；物业管理服务、清洁服务；国内外贸易业务。

本项目为福英泰项目的一期配电工程，本工程共有1一个10kV开闭所，1个高压配电室，3个低压配电室，10kV侧采用单母线接线；0.4kV侧采用单母线分段接线。本工程新装6台SCB10-2500/10kV；4台SCB10-1600/10kV；新装高压柜37台，低压柜32台；有源滤波柜10台，高压无功补偿柜2台；直流屏1台；高压电机710kW三台，672kW三台，590kW一台。本工程真空断路器应设操作过电压?；?；开关柜外壳防护等级应为IP4X，并具有五防功能，采用上进上出的进出线方式；操作电源采用直流操作，电压为直流110V。高压配电系统采用综合?；ぜ痰缙魇迪植饬?、控制及?；すδ?。根据《福建省电力有限公司企业标准》Q/F JG10028-2006第5.1.7条，中压配电网短路电流不应超过20KA。计量电能装置应符合《福建省电力有限公司计量柜技术条件》要求。



2 产品需求

本次针对福建福英泰科技有限公司一期配电工程中不同?；ざ韵笈渲貌煌⒒；ぷ爸?，进线柜配置AM5-F线路?；ぷ爸?，变压器柜配置AM5-T变压器?；ぷ爸?，电动机柜配置AM5-M电动机?；ぷ爸?，电容器柜配置AM5-C电容器?；ぷ爸?，主要通过以下?；すδ苁迪侄愿哐构竦纳璞冈诵星榭鍪凳奔嗍雍捅；ぃ?/span>

产品图片	产品型号	产品功能
	AM5-F 线路?；ぷ爸?/span>	三段式过流?；ぃ删偷缪贡账?、可带方向闭锁、可经二次谐波闭锁）、反时限过流?；ぃ删偷缪贡账?、两段式零序I01过流/反时限过流/后加速过流?；?、两段式零序I02过流/反时限过流/后加速过流?；?、重合闸、后加速过流?；ぃ删偷缪贡账?、过负荷告警、过负荷跳闸、失压跳闸、失压告警、低频减载/高频?；ぃ删畋账?、PT断线告警、控故障告警、FC回路配合的过流闭锁功能、非电量?；?、逆功率?；?、零序过压跳闸、零序过压告警、过电压跳闸、过电压告警、间歇接地?；?/span>
	AM5-T 变压器?；ぷ爸?/span>	三段式过电流?；ぃ删春系缪贡账?、可经二次谐波闭锁） 、反时限过流?；ぃ删春系缪贡账?、两段式零序I01过流/反时限过流?；?、两段式零序I02过流/反时限过流?；?、过负荷告警、过负荷跳闸、PT断线告警、控故障告警、非电量?；?、FC回路配合的过流闭锁功能、间歇接地?；?/span>
	AM5-M 电动机?；ぷ爸?/span>	过流一段?；?、过流二段?；?、反时限过流?；?、两段式负序过流?；?、负序反时限过流?；?、两段式零序I01过流/反时限过流?；?、两段式零序I02过流/反时限过流?；?、热过载?；?、过负荷告警、过负荷跳闸、堵转?；?、启动时间过长、非电量?；?、PT断线告警、控故障告警、低电压告警/跳闸、零序过压告警/跳闸、过电压告警/跳闸、FC回路配合的过流闭锁功能、电压不平衡?；?、错相?；?、电流不平衡?；?、二次谐波闭锁
	AM5-C 电容器?；ぷ爸?/span>	两段式过流?；?、反时限过流?；?、两段式零序过流?；?、欠电压?；?、过电压?；?、零序过电压?；?、不平衡电压?；?、不平衡电流?；?、非电量?；?、PT断线告警、控故障告警、FC回路配合的过流闭锁功能、二次谐波闭锁



3 产品方案

本工程共有1个10kV开闭所，1个高压配电室，采用37面高压开关柜，10kV开闭所和高压配电室均两段母线，均采用单母线系统，以开闭所和高压配电室其中一段母线为例，上图方案如下：

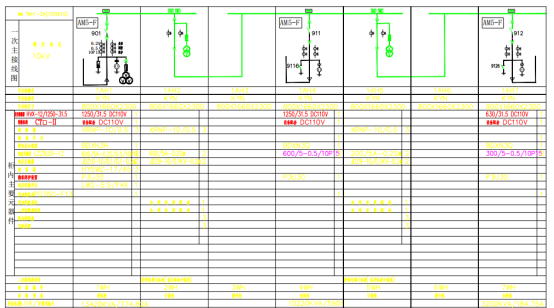

图1 开闭所上图示例

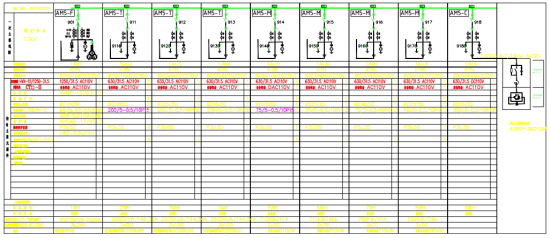

图2 高压配电室上图示例

整个配电室所设微机?；ば秃庞胧咳缦拢?/span>

开关柜编号	微机?；ぷ爸眯秃?/span>	微机?；ぷ爸檬?/span>
开闭所
1AH1	AM5-F	1台
1AH4	AM5-F	1台
1AH7	AM5-F	1台
2AH1	AM5-F	1台
2AH4	AM5-F	1台
2AH7	AM5-F	1台
高压配电室
1AH1	AM5-F	1台
1AH2	AM5-T	1台
1AH3	AM5-T	1台
1AH4	AM5-T	1台
1AH5	AM5-M	1台
1AH6	AM5-M	1台
1AH7	AM5-M	1台
1AH8	AM5-M	1台
1AH9	AM5-C	1台
2AH1	AM5-F	1台
2AH2	AM5-T	1台
2AH3	AM5-T	1台
2AH4	AM5-T	1台
2AH5	AM5-M	1台
2AH6	AM5-M	1台
2AH7	AM5-M	1台
2AH8	AM5-C	1台
1#低压配电室高压系统
1AH1	AM5-F	1台
1AH2	AM5-T	1台
1AH3	AM5-T	1台
2AH1	AM5-F	1台
2AH2	AM5-T	1台
2AH3	AM5-T	1台



4 现场安装图片

本项目微机?；ぞ偷胤稚沧霸诟鞲龈哐箍毓裆?，现场安装如下图所示，该项目已于2020年送电使用，运行正常。

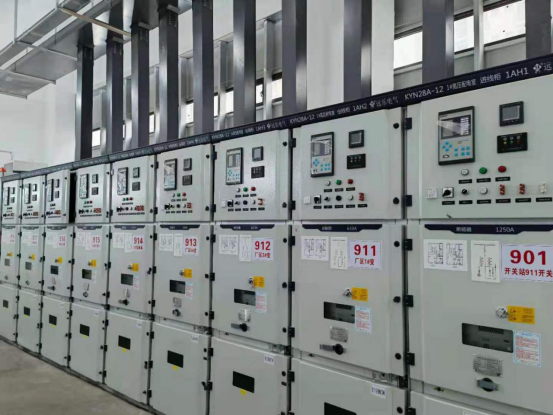

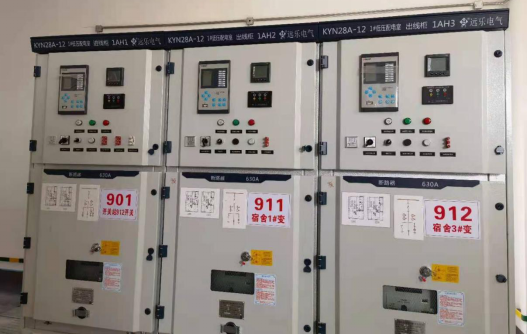

图3 微机?；ぴ诟＝ǜＳ⑻┛萍加邢薰疽黄谂涞绻こ滔殖“沧巴计?/span>



5 结语

在10kV电力系统中采用微机?；ぷ爸檬堑缤悄芑⒄沟谋厝磺魇?，尽管微机?；さ募鄹癖却臣痰缙鞲叱隽诵矶?，但它能大大提高变电站运行的可靠性、安全性、提高供电质量，有利于实现变电站综合自动化，实现无人或少人值班，以另一种方式大大节约了成本。本文介绍的福建福英泰科技有限公司一期配电工程通过对各个?；ざ韵笞吧瓒杂Φ谋；ぷ爸?，不但使整个配电工程实现了综合自动化，还降低了工作人员的劳动强度，提高了设备运行的可靠性。



参考文献

[1] 安科瑞企业微电网设计与应用手册.2020.6月版

[2] 安科瑞35KV以及下变电所智能配电系统设计与产品二次原理图集.2020.10月版

[3] 安科瑞用户变电站综合自动化与运维解决方案.2021.3月版
