安科瑞智能母线监控系统在某数据机房的应用

安科瑞 王冲

【摘要】介绍了安科瑞智能母线监控系统在某数据机房中的应用情况，展示了安科瑞智能母线监控系统在数据中心机房末端母线的应用可能性。

【关键词】数据中心；母线监控系统；始端箱；插接箱；

一、项目概述

传统数据中心根据不同负荷容量选用 35kV 或者 10kV 作为进线，根据不同等级配置单路或者双路变压器及 UPS，为 IT 设备供电，而制冷和辅助设备一般会有单独的配电回路。UPS 配电后端的设备，我们称之为数据中心末端配电。

随着数据中心进一步发展，对大功率，高可靠，?？榛男枨笕找婕泳?，机房末端母线产品，逐渐为更多客户所接受。

机房末端母线产品，具有电流小、插接方便、智能化程度高等特点，即插式插接箱给各个机柜内的PDU分配电。始端箱和插接箱内可设置监测?？?，将数据上传至动环监控中心。

我司在某数据中心大型母线方案中，根据客户需求特殊定制方案，实现对现场母线系统的整体监控和报警记录。通过我司工作人员以及多方工作人员的共同努力，满足了客户需求、完善了用户体验、实现了项目目标。

二、应用方案

本现场采用了二路母线供电的方案，此种方式减少了始端箱数量，母线整体性更强。但是单路母线负荷更高。另外，母线需要跨过冷通道天窗，需要单独设计?？缤ǖ啦糠忠部刹捎孟呃伦鲎?。同时由于母线槽需要承担整个?？榈母汉?，因而同等情况下，其额定容量是四路母线方案的两倍。

所以本方案利用触摸屏的2条RS485总线将始端箱与插接箱数据集中监控，然后通过网口将数据传输到后台系统。一共2列母线槽（分别为1主1备），每列母线槽上插有10台不等的插接箱。具体见下方示意图。

三、现场图片

四、触摸屏监控系统特点

4.1特殊的报警提示界面

当触发报警时候，触摸屏通过闪烁报警界面和蜂鸣器声音提示有报警

4.2首页的登录界面

当1分钟内都没有人操作触摸屏，程序自动返回屏保页面，并且再次进入登录相关用户。

当出现报警后，依旧可以自动弹出报警提示界面。

 4.3灵活的系统模式选择

客户现场虽然只有2个始端箱接出的插接箱，但是实际布置时候是分为1列，2列的模式。

所以根据客户现场情况，将他的1列IT柜，2列IT柜在显示界面上区分，在报警提示信息中区分，添加每个IT柜的名称设置功能等，实现对现场实际布局的复现，让客户更直观的查找数据。

4.4自动匹配的系统界面

4.5清晰明朗的列表数据显示

根据不同的模式，将投入使用的IT柜数据集中在表格中显示，更便捷的查看相关用电数据。

五、基本功能

5.1始端箱智能监控的功能要求：

遥测：输入分路的三相电压、三相电流、频率、有功功率、有功电度、功率因数、谐波含量、

温度（线缆/铜排连接处的实时运行温度）；

遥信：输入分路的过压/欠压，缺相,过流，频率过高/过低,输入分路的开关状态,具备电流、

功率需用量分析和统计，实现电压、电流、频率、功率等参数的越限报警功能。

5.2插接箱智能监控功能要求：

遥测：输出分路的单相电压、单相电流、有功功率、有功电度、插接箱插脚处实时运行温度；

遥信：输出分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、功率等

参数的越限报警功能

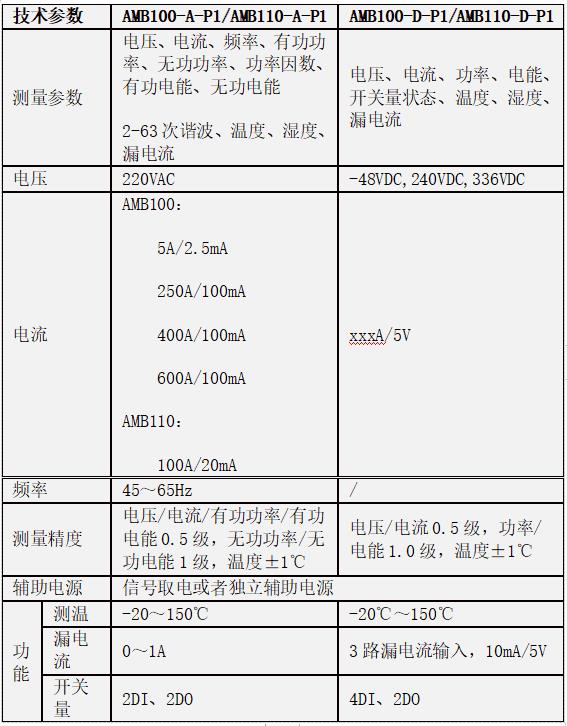

技术参数

六、结语

随着通讯技术的迅猛发展以及近年来疫情等多方面因素的影响，在线业务成为了未来的趋势，因此也给数据中心行业带来了很多强烈的需求。随着社会经济的复苏，数据中心的发展建设将迎来高速发展，再加上国家政策给予的大力扶持，都为数据中心行业的发展带来了很大的优势。我司顺应时代浪潮推出了智能母线监控标准化解决方案。并且在此基础上，也可根据客户需求实现定制化的功能，以实现更直观和完善的用电保障。

七、参考文献

《数据中心新型末端母线白皮书》
